Réalisations électroniques divers (<2003)

Projet Falcon Manager

    Ce projet a été réalisé pour aerosoft il permet de renseigner le carnet de vol du logiciel Falcon Manager (ou Helico Manager) sur le nombre d'heures de fonctionnement moteur et APU et sur le nombre d'atterrissage de l'avion.

Le lecteur de carte à puce est directement connecté sur le port parallèle de l'ordinateur où est installé Falcon Manager. Au lancement de l'application, si le lecteur est present, on nous propose d'insérer une carte.

Dès que l'on insère une carte, son contenu est inséré dans le carnet de vol de Falcon Manager et la carte est vidée ; on peut de nouveau insérer une nouvelle carte.

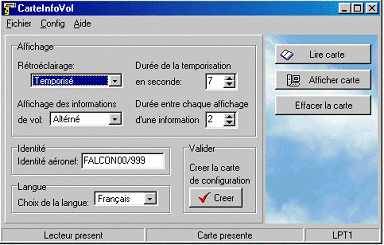

Le lecteur de carte à puce embarqué dans l'aéronef peut être configuré par le logiciel CarteInfoVol, pour cela il suffit de cliquer sur " configurer le lecteur ".

Le rétroéclairage de l'afficheur 2x16 caractères du lecteur de carte à puce peut être temporisé, actif en permanence ou non actif, s'il est temporisé après chaque appui sur l'une des touches du lecteur il restera allumé pendant la durée de la temporisation (entre 1 et 99 secondes). On peut aussi configurer l'identité de l'aéronef et le choix de la langue des différents messages (Français ou Anglais). Pour créer la carte de configuration on clique sur " créer ". Le lecteur embarqué dans l'aéronef se configurera automatiquement après l'insertion de la carte de configuration.

Le lecteur de carte à puce embarqué sur l'aéronef prend en compte les informations Géné APU, état de la porte Pax, état du relais sol/vol, pour calculer les informations du vol. Un afficheur LCD 2x16 caractères permet d'afficher sur la première ligne la date et l'heure, et sur la deuxième ligne les informations de vols (durée du vol, durée APU, nombre d'atterrissages). Ces informations sont affichées soit par l'appui sur les boutons haut et bas du lecteur soit périodiquement selon la configuration choisie.

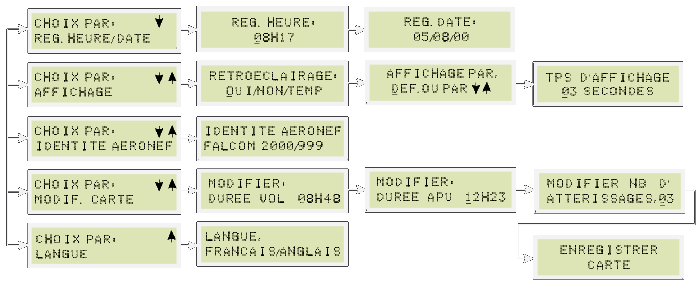

Si l'on appuie sur la touche menu on accède aux différents menus de paramétrage du lecteur (tous ces paramètres peuvent aussi être configurés sur ordinateur).
Le menu de modification d'une carte n'est accessible qu'avant (ou après) un vol.

A la fin d'un vol si aucune carte vierge n'est présente dans le lecteur un message nous propose d'insérer une carte et un buzzer sonne.

Si on insère une carte non vierge le lecteur nous propose de l'effacer.

Lorsqu'une carte vierge est insérée, un message nous informe que la carte a bien été enregistrée, il ne reste plus qu'a mettre la carte dans le lecteur de l'ordinateur pour que les paramètres de vol soient pris en compte par Falcon Manager.


Synchroniseur cérébral

    Un synchroniseur cérébral permet par des stimulations lumineuses et sonores d'amener l'utilisateur vers différents états de conscience (alerte et concentré, détente et relaxation, rêve, sommeil). J'ai réalisé ce montage à partir de la description de fonctionnement de plusieurs appareils du marché. Le typon a été réalisé avec Eagle.


Menu du synchronisateur cérébral

Carte de développement PIC 16F877-874

Toutes les sorties microcontrôleur sont reliées à des borniers; il est donc facile de brancher d'autres composants sur la carte de développement. Un connecteur Western permet de se brancher directement sur le module ICD.
La carte dispose d'un potentiomètre sur l'entrée analogique RA0
                          de deux LEDs, une sur RC1 l'autre sur RB1
                          de deux interrupteurs l'un sur RB4, l'autre sur RB5
                          d'un LCD 2x16 caractères.
Cette carte a été réalisée avec Protel 99SE.
